LVMDP+Capacitor Bank

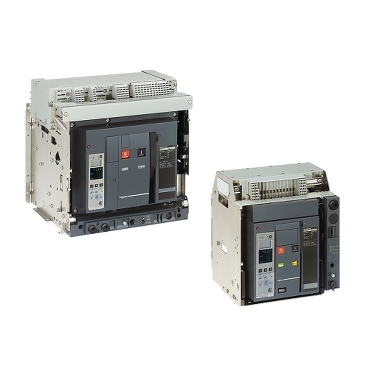

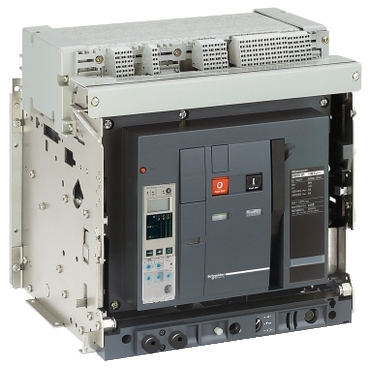

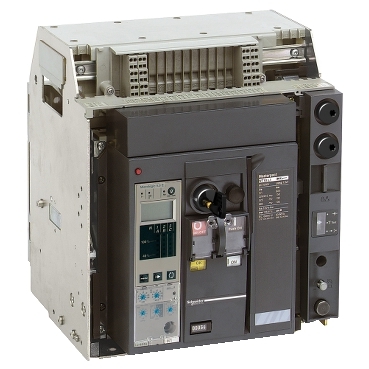

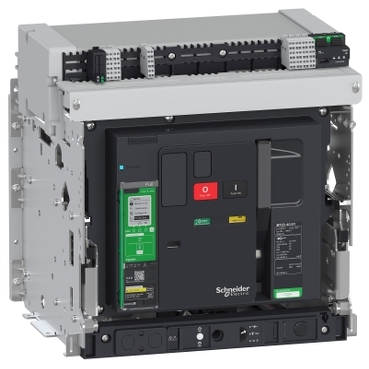

Panel distribusi / pembagi setelah Trafo step down yang mendistribusikan listrik dengan tegangan 380/220 V. Selanjutnya dari panel LVMDP akan dilanjutkan ke beberapa jenis panel, salah satunya panel MDP. Biasanya panel LVMDP menjadi 1 panel induk dengan panel Kapasitor. Pada panel LVMDP terdapat ACB (Air Circuit Breaker) sebagai pemutus utama arus pada rangkaian dengan memanfaatkan udara untuk meredam timbulnya busur api saat ACB dinyalakan, sementara pada Kapasitor adalah sebagai Kondensator yang dalam rangkaian elektronika dilambangkan dengan huruf "C" yang dapat menyimpan energi/muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik.
Specification
Range - In rated Current:
From 630, 800, 1600, 4000,...
Up to 6300 A
Range - Breaking Capacity:
220/415VAC, 42 to 150kA
Poles:
3P or 4P
Trip Unit Technology:
Electronic, Thermal-magnetic, MicroLogic

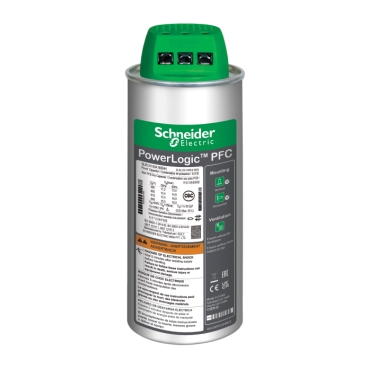

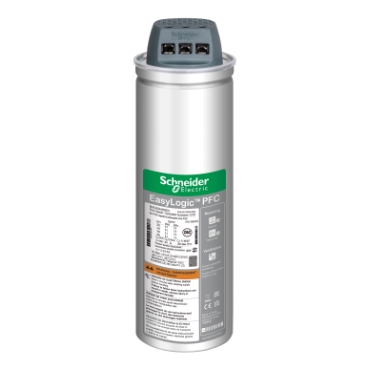

Capacitor Rated Voltage:
380...415 Vac, 525, 575 Vac
Frequency:
50/60 Hz
Network Harmonic Content:
<= 20%
Size:
From min. 5kVAR
